Introduction (architecture reseau des cartes 68040)

Nous utilisons les kits 68040 sous linux pour le developpement de module/driver. Un kit 68040 ne posséde pas de m'emoire de masse (disque dur), il fonctionne comme une machine diskless: Le kit (kmotxx) effectue un tftp (ftp sans mot de passe) sur le serveur linux bavella pour charger dans sa memoire un noyau linux et ensuite le demarrer. Le serveur bavella possede 3 cartes reseaux: 1 carte est reliee au reseau de l'ecole, les 2 autres gerent les 12 kits dans 2 sous-reseaux differents. Le systeme de fichier de chaqu'un des kits ce trouve sur le serveur linux bavella.

Présentation d'un poste de travail du labo 5201

Le poste de travail est composé d'une station de travail HP et d'un kit 68040 constitué d'un rack VME contenant une carte processeur
MVME162LX et éventuéllement d'une carte d'entrées/sorties. Le kit 68040 et la station de travail sont connectés ensemble par une ligne serie asynchrone, et tous deux sont connectés à leur réseau:

A la base l'unique programme fournit par le contructeur de la carte MVME162LX est le moniteur 162bug. Le moniteur 162bug joue vis à vis d'un Kit 68040 le même rôle que joue un shell vis à vis d'une machine UNIX. Le 162bug attend, interpréte et retoune le résultat des commandes de l'utilisateur via sa première ligne serie. Ces commandes permettent de contrôller totalement la carte: vous pouvez par exemple visualiser/modifier le contenu des registres du processeur ou de la memoire, mais surtout vous pouvez récuperer du code exécutable provenant d'une station hôte et le debuger.

Dans le but de g'erer des applications temps reels sous VRTX nous avons ajoute' en UVPROM le moniteur XRAY de Microtec. Il fait la meme chose que le 162bug mais utilise le reseau pour communiquer avec une station hôte. Sur la station vous diposez d'outils puissants pour la mise au point de vos programmes (en assembleur ou en langage C) comme: le shell xsh qui vous met en communication direct avec le kit ou le debugeur graphique xmo68ks.

Vous avez aussi la possibilite de demarrer le kit comme une machine diskless: le kit va chercher sur le serveur linux bavella du code qu'il execute ensuite. On utilise se fonctionnement pour booter le kit sur le systeme d'exploitation Linux.

Pour choisir ces differents mode de fonctionnement nous avons ajoute un ronboot de demarrage. Ce programme se trouve en UVPROM et s'execute des la mise sous-tension du kit.

La chaine de developpement d'un module linux

Tout ce passe dans le labo Architecture et Système en 5201. Ce labo n'est pas en libre service et est accessible uniquement aux élèves en TP ou en projet.
Le principe de travail est simple: vous devez vous connecter au serveur linux pour pouvoir cross-compiler le source de votre module. Vous devez recopier le code de votre module dans le repertoire /pub de bavella. Ce repertoire est visible depuis les kits 68040 sous linux. Vous vous logez comme utilisateur root sur un kit68040 vous charger et tester votre module:

Commencer par vous loger sur une station info13 a info24 si vous n'y arriver pas, c'est peut etre que votre quota est dépassé ou que le filtrage des logins vous a rejete (dans ce cas contacez Eric Llorens au bureau 5205).
Vous devez vous rloger sur le serveur linux bavella, il faut utiliser directement l'adresse IP de bavella car le DNS ( serveur de nom) de l'ecole ne connait pas l'adresse IP de bavella:

rlogin 147.215.50.121 ou telnet 147.215.50.121

Sur bavella vous retrouvez votre compte HP. Pour limiter la charge de travail du serveur bavella, il est preferable d'editer vos fichiers sources sur la station HP et d'utiliser bavella uniquement pour cross-compiler.
La cross-compilation est des plus simple: vous trouverez sur bavella dans le repertoire /home/llorense/monmodule un makefile type que vous recopirez dans votre repertoire de travail affin de l'adapter avec les noms de vos fichiers sources.

bavella

make

/pub/votre_loginHP

make install

Pour tester votre module vous devez vous connecter a un kit 68040. sous le login root. Le login root est uniquement

Verifiez qu'il y a bien le cable entre la base de la station et le kit 68040: le cable branché sur la prise console 1 de la carte MVME162 doit arrivé sur votre station et pas la station d'en face !

dans un terminal (utilisez un xterm pour être sur d'avoir une parfaite émulation de terminal): tapez la commande kit 68040. Cette commande affiche tous les caracteres provenant d'une des lignes série de la station et envoie tous les caractères que vous allez saisir dans ce terminal vers la même liaison série:

Vous pouvez allumer le kit. En fonction des cavaliers 13-14 et 15-16 en J11 sur la carte MVME162LX

Par defaut le text du RomBoot apparaît:

Pour lancer Linux il faut taper 1.

soit le kit a démarré automatiquement sous le 162bug, le prompt du 162bug doit apparaître:

Tapez un Retour Chariot dans la fenêtre pour verifier que vous obtenez bien le prompt 162bug>.

soit le kit a démarré automatiquement sous le XRAY vous devez avoir le text suivant:

Dans ces deux dernier cas vous devez effectuer les manipulations suivantes:
    - mettre hors tension le kit 68040,
    - degager de son logement la carte MVME162,
    - placer un cavalier en 13-14 et en 15-16 sur J11 (a cote' du processeur),
    - et enfin reloger la carte dans son emplacement et .
ou alors demandez mon intervention: Eric Llorens bureau 5205.

J11 pour booter sur le MENU

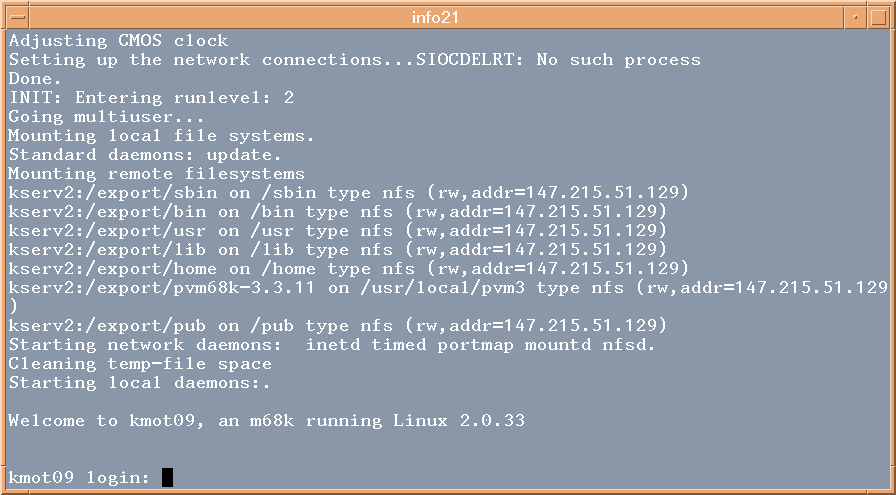

Le kit 68040 a demarre sous linux vous devez avoir le text suivant dans votre terminal:

Entrez le login du root et son mot de passe (a demander a Eric Llorens en 5205).
deplacez vous dans le repertoire /pub/votreloginHP
Dans ce repertoire vous retrouvez vos binaires: vous pouvez alors charger votre module a l'aide de la commande insmod decharger votre module avec rmmod et lsmod pour connaitre la liste des modules deja charges.
Vous aurez peut etre besoin de creer un nouveau device avec la commande mknode
et de tester votre module....
