• Caractéristiques.
• Mapping mémoire
• Présentation des contrôleurs.
• Le Zilog Z85230
• Le MChip
• Le VMEchip2
• Le TimeKeeper MK48T08

Caractéristiques:

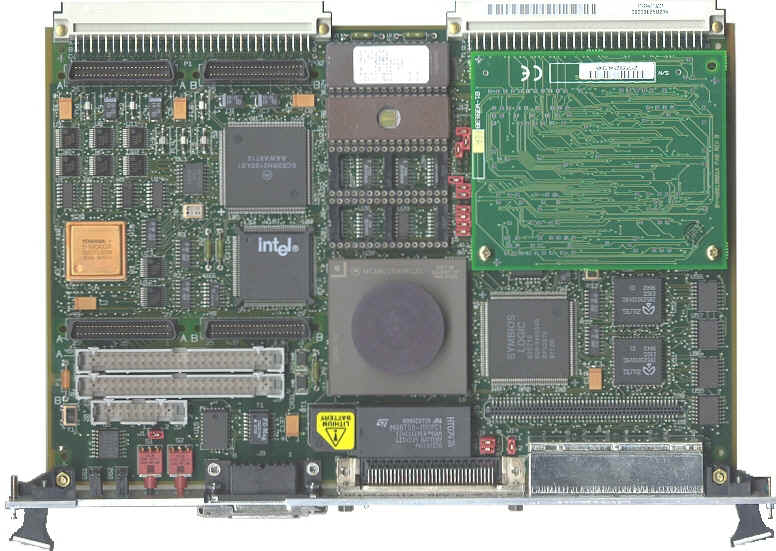

Nous avons 3 modèles de cartes MVME162LX:

3 cartes MVME 162LX-263a = 25 Mhz MC68040, 16 MB ECC  DRAM, SCSI/Ethernet, 128KB SRAM, 1MB Flash
1 carte  MVME 162LX-253a = 25 Mhz MC68LC040 16 MB ECC  DRAM, SCSI/Ethernet, 128KB SRAM, 1MB Flash
8 cartes MVME 162LX-213a = 25 Mhz MC68LC040 4 MB Parity DRAM, SCSI/Ethernet, 128KB SRAM, 1MB Flash

- un MC68LC040 cadencé à 25 MHz microprocesseur 32 bits avec 8Kb de cache et une unité de gestion de la mémoire MMU (le MC68LC040 est une version ( low cost) du MC68040 qui ne possède pas d'unité de calculs flottants FPU);

- 4 Moctects ou 16 Moctets de mémoire dynamique ;

- 1 Moctets de mémoire FLASH ;

- 128 Kbytes de mémoire statique sauvegardée par une batterie ;

- 8 Kbytes de mémoire non volatile pour le calendrier, l'horloge et la configuration de la carte: le TIMEKEEPER M48T08 ;

- 4 supports de 32 broches pour PROMs, 2 supports sont occupés :
   l'un contient le chargeur/debugger 162Bug Motorola,  l'autre le XRAY debugger de MicroTec ;

- deux contrôleurs pour 4 lignes synchrone/asynchrone : deux Zilog Z85230 ;

- un contrôleur ETHERNET : l'Intel 82596CA ;

- un contrôleur SCSI : le NCA 53C710 ;

- un contrôleur mémoire (le MCChip un asic), qui entre autres fonctions, offre :  4 timers 32bits programmables ; gére  les interruptions provenant des contrôleurs d'entrées/sorties.

- un contrôleur (le VMEchip2, un asic) pour le bus VME Maître/Esclave jusqu'a 64 bits de données et 32 lignes d'adresses.









Mapping mémoire

---

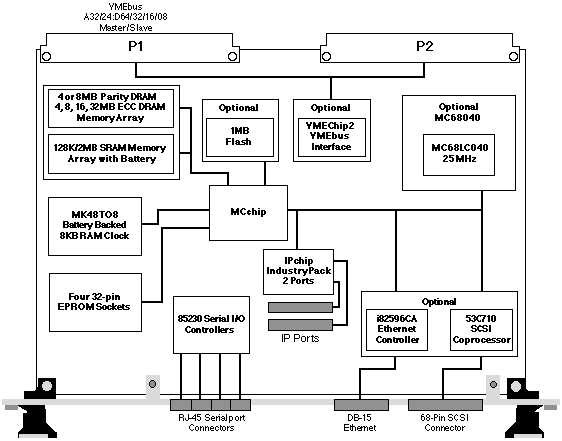

Présentation des principaux contrôleurs

Le Zilog Z85230

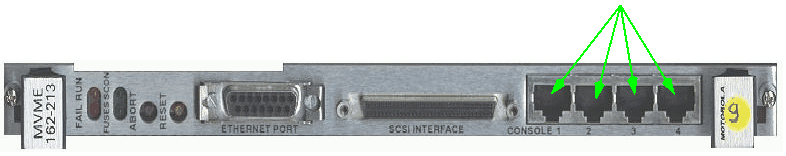

La MVME162LX utilise 2 circuits Zilog Z85230 pour gérer ses 4 lignes séries asynchrones de 110 octets/s 'a 38400 octets/s. Ces lignes sont disponibles en façade avant sous la forme de 4 prises rj45:


Le Z85230 comporte deux canaux: le canal A et le canal B. Chaque canal comporte deux registres qui sont "mappés" par le MCchip dans l'espace d'adressage de la carte: il s'agit des registres Port Control Register et Port Data Register.

Les adresses sont les suivantes :

Premier contrôleur

Register	Port Control	Port Data
canal A canal B	FFF45005 FFF45001	FFF45007  FFF45003

Second contrôleur

Register	Port Control	Port Data
canal A canal B	FFF45805  FFF45801	FFF45807  FFF45803

---

Le MCchip

Le Memory Controller MCchip est un circuit de type ASIC spécialement fabrique pour interfacer:

- les mémoires BBRAM, EPROM, FLASH et SRAM.
- les contrôleurs des lignes séries SCC les deux Z85230 de Zilog,
- le contrôleur SCSI 53C710 de NCR.
- le contrôleur réseau 82596CA d'Intel.
- 4 timers de 32 bits.
- les interruptions provenant: des poussoirs ABORT et RESET,  des lignes séries, des interfaces réseau et scsi, de la mémoire Dynamique et des Timers.
- Il vérifie aussi le bon fonctionnement du bus interne en contrôlant les temps d'accès. C'est lui qui génère une interruption type erreur d'accès, si vous tenter d'accéder a une adresse non décode par exemple.
Ce circuit est donc relativement complexe avec ses 20 registres de 32 bits, c'est pourquoi nous ne ferons que survoler sa programmation.
Le chapitre 3 du manuel MVME162 Embedded Controller Programmer's Guide vous permettra de connaître les moindres détailles de sa programmation disponible en 5205.


L'adresse de base du MCchip est $FFF42000

Offset	D31-D24	D23-D16	D15-D8	D7-D0
$00	MCchip ID	MCchip Revision	Control General	Interrupt Vector Base Register
$04	Tick Timer 1 Compare Register
$08	Tick Timer 1 Counter Register
$0C	Tick Timer 2 Compare Register
$10	Tick Timer 2 Counter Register
$14	LSB Prescaler Count Register	Prescaler Clock Adjust	Tick Timer 2 Control	Tick Timer 1 Control
$18	Tick Timer 4  Interrupt Control	Tick Timer 3  Interrupt Control	Tick Timer 2  Interrupt Control	Tick Timer 1 Interrupt Control
$1C	DRAM Parity Error Interrupt Control	SCC Interrupt Control	Tick Timer 4 Control	Tick Timer 3 Control
$20	DRAM Space Base Adress Register		SRAM Space Base Adress Register
$24	DRAM Space Size	DRAM/SRAM Options	SRAM Space Size	reserved
$28	LANC Error Status	reserved	LANC Interrupt Control	LANC Bus Error Interrupt Control
$2C	SCSI Errot Status	General Purpose Inputs	MVME 162 Version	SCSI Interrupt Control
$30	Tick Timer 3 Compare Register
$34	Tick Timer 3 Counter Register
$38	Tick Timer 4 Compare Register
$3C	Tick Timer 4 Counter Register
$40	Bus Clock	PROM Access Time Control	Flash Access Time Control	ABORT Switch Interrupt Control
$44	RESET Switch	Watchdog Timer	Access & Watchdog	reserved
$48	Control DRAM Control	Control (reserved)	Time Base Select MPU Status	reserved
$4C	32-bit Prescaler Count Register

Description des registres du MCchip

Registre ID et le registre de Révision

Chaque un de ces registres est en lecture seul. Le registre ID contient la valeur $84 et le registre de REVISON contient
la valeur 0.

Registe de contrôle général

BIT	15	14	13	12	11	10	9	8
NOM							MIEN	FAST
OPÉRATION	R	R	R	R	R	R	R/W	R/W
APRÈS UN RESET	0	0	0	0	0	0	0	0

MIEN   Master Interrupt ENable. Quand ce bit est `a 1, s'il y a demandes d'interruption de la part de l'un des contrôleurs
              gérés par le MCchip le MCchip activera une demande d'interruption vers le  processeur. Si ce bit est `a 0, le MCchip
              n'activera pas de demande d'interruption vers le processeur.

FAST   Bit de contrôle de la vitesse pour mémoire BBRAM. Ne jamais modifier de bit !

Registre de base des vecteurs d'interruptions $fff42003;b

Ce registre est utilise pour envoyer un numéro de vecteur vers le MC68xx040 pendant les cycles de reconnaissance d'interruption. Seul les bits 7 à 4 sont modifiables. Les bits 0-3 sont toujours lus a 0. Le moniteur 162bug initialise ce registre a la valeur $50.


BIT	7	6	5	4	3	2	1	0
NOM	IV7	IV6	IV5	IV4	IV3	IV2	IV1	IV0
OPÉRATION	R/W	R/W	R/W	R/W	R=0	R=0	R=0	R=0
APRÈS UN RESET	0	0	0	0	1	1	1	1













Les 4 autres bits IV0-IV3 sont utilisés pour encoder l'origine de l'interruption comme le montre le tableau suivant:


Source de l'Interruption	IV3-IV0	Priorité
vecteur non utilise	$0 $1 $2	....
Timer 4	$3	inférieure        .        .        .        .        .        .        . . . . . . Supérieure
Timer 3	$4
SCSI IRQ	$5
LANC ERR	$6
LANC IRQ	$7
Timer 2	$8
Timer 1	$9
vecteur non utilise	$A
Paity Error	$B
vecteur non utilise	$C $D
Serial I/O (Z85230)	Note 1
ABORT Switch	$E
vecteur non utilise	$F	...

Note1: Le controleur Z85230 possede un registre de vecteur d'interruption qui n'a rien a voir avec celui du MCchip. Lors d'une reconnaisance d'interruption, le vecteur renvoyer est celui contenu dans le registe de vecteur du Z85230 et non celui du MCchip. De plus comme la carte possede deux Z85230, le premier est prioritaire sur le second.

Programmer les Timers

Le MCchip possède 4 timers programmables.

Les registres Tick Timer Counter

Ce sont des registres de 32 bits qui sont incrémentes chaque fois qu'apparaît un Tick d'horloge si le timer correspondent est activé.
Les opérations permises sont la lecture et l'écriture. Un RESET ne modifie pas les bits de ces registres. Quand vous programmez un timer pour générer une interruption périodique, le Tick Timer Counter devra être mis 'a zéro par logiciel. Sinon l'apparition de la première interruption ne serra pas déterminée: soit au plus-tard dans 71,6 minutes !

Les registres Tick Compare
Ce sont des registres de 32 bits. les opérations permises sont la lecture et l'écriture. Un RESET remet a zéro les bits de ces registres. La valeur du Tick Timer Counter est compare au Tick Compare. Lorsqu'ils sont égaux, une interruption est envoyer vers le bus local et le counter d'overflow est incremente. Si le mode clear on compare est valide, le Tick Timer Counter est remis à zéro.

Le Registre Prescaler Clock Adjust Register

Ce registre de 8 bits permet de programmer la fréquence d'apparition des Ticks des 4 timers suivant l'équation suivante:

            Tick clock  MHz   =   processor clock  MHz  /   (256 - precaler value)

Remarque: la valeur $FF n'est pas permise, la fréquence maximum pour les Ticks timers est donc la fréquences du processeur divise par deux. Par exemple si l'on veut un Tick `a 1 MHz, l'équation devient:

                           Prescaler value = 256  -  (processor clock  /  Tick Clock)
                           Prescaler value = 256  -  25MHz
                           Prescaler value = $E7


Les registres de contrôle des timers

Chaque timer a un registre de contrôle:

NOM	OV3	OVF2	OVF1	OVF0		COVF	COC	CEN
OPÉRATION	R	R	R	R	R	C	R/W	R/W
APRÈS UN RESET	0	0	0	0	0	0	0	0


CEN    quand ce bit vaut 1, le registre de comptage est incrémente tous les Ticks (le timer fonctionne); quand ce bit vaut 0, le registre de comptage n'est pas incrémenté (le timer est arrête).
COC    quand ce bit vaut 1, le registre de comptage est remis a zéro quand il atteint la valeur du registre de comparaison ; si ce bit vaut 0, le registre de comptage continue à être incrémenté après avoir atteint la valeur du registre de comparaison.
COVF  le compteur d'overflow est remis a 0 chaque fois que l'on écrit un 1 dans ce bit.
OVFL   Ces bits constituent le compteur d'overflow. Il est incrémenté chaque fois ou le timer génère une interruption.

Les registre de contrôle d'interruption des Timers

NOM			INT	IEN	ICLR	IL2	IL1	IL0
OPÉRATION	R	R	R	R/W	C	R/W	R/W	R/W
APRÈS UN RESET	0	0	0	0	0	0	0	0

IL2 - IL0   Ces 3 bits code le niveau d'interruption compatible avec la famille 680000. Le niveau 0 ne génère pas d'interruption.
ICLR        Écrire un 1 dans ce bit met 'a 0 le bit INT.
IEN          La mise 'a 1 de ce bit, valide les interruptions. Sa mise a 0 invalide les interruptions.
INT          Quand ce bit vaut 1, c'est qu'une interruption à été généré. Ce bit passe 'a 0 en écrivant un 1 dans le bit ICLR.


ABORT Switch Interrupt Control Register $FFF42043;b

La table suivante decrit le role des bits du registre de controle du poussoir ABORT:


BIT	7	6	5	4	3	2	1	0
NOM		ABS	INT	IEN	ICLR	IL2	IL1	IL0
OPÉRATION	R	R	R	R/W	C	R/W	R/W	R/W
RESET	0	0 PL	0 PL	0 PL	0 PL	0 PL	0 PL	0 PL

ABS          Etat du poussoir ABORT: Il vaut 1 lorque le poussoir est presse, 0 s'il n'est pas presse.
INT           Ce bit vaut 1 lorsqu'une interruption a ete genere par le poussoir ABORT.
IEN           Il faut mettre a 1 ce bit pour activer l'interruption du poussoir ABORT.
ICLR        Il faut ecrire 1 dans ce bit pour acquitter l'interruption du poussoir ABORT (raz du bit INT).
IL2-IL0    Ces 3 bits codent le niveau d'interruption provoque par le poussoir ABORT. Le niveau 0 ne genere pas d'interruption.

Lors de la reconnaissance d'interruption du poussoir ABORT, le vecteur renvoyer est par defaut celui place par le moniteur 162bug soit la valeur $50 + $E = $5E (Registre de base des vecteurs d'interruptions).

---

Le VMEchip2

Le VMEchip2 est un ASIC qui permet d'interfacer le bus interne de la carte MVME162LX avec le bus externe VME. Donc de pouvoir communiquer avec toutes autres cartes présentes sur le bus VME du rack. Il possède 36 registres de 32 bits. Heureusement nous allons utiliser un cas particulier et simple de sa programmation. Le chapitre 2 du manuel MVME162 Embedded Controller Programmer's Guide  d''etaille les moindres bits de ce circuit disponible en 5205.
Nous allons donc aborder le cas de figure type des TP IN201. Il s'agit de communiquer (lire/ecrire) via le VMEbus entre une carte maître MVME162lx et une carte esclave d'entrée/sortie (qui permet le contrôle/commande des robots Fischers):
