Platine de test "KIT-TC5747"

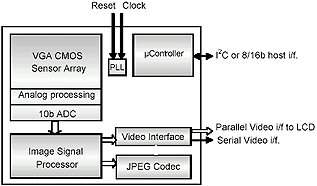

Cette platine électronique intègre une caméra subminiature faible consommation capable de générer des images VGA (640 x 480) avec une résolution pouvant s'adapter à divers types d'écran. Doté d'un processeur et d'une mémoire interne, le module supporte les animations JPEG et la capture rapide d'écran JPEG via une interface parallèle.


La platine qui intègre un étage de régulation 2,8 Vcc autorise aussi les transferts directs des images vers un écran LCD. Elle est livrée avec un CD-ROM comprenant la documentation complète ainsi que des exemples de programme de commande en langage "C". Le raccordement à la caméra sur la platine s'effectue via une nappe souple 24 points (0,5 mm).




Caractéristiques:
- Capteur VGA avec optique 1/4.5"
- Supporte de nombreuses conditions d'éclairage dynamique
- Codec mouvement JPEG
- 64 Kb de mémoire pour "frames" JPEG
- Interface pour hôte 8/16 bits
- Interface I2C™
- Interface direct pour LCD 8 / 9 / 16 / 18 bits
- Faible consommation + modes "sleep"
- PLL intégré permettant divers fréquence d'horloge
- Zoom élctronique x2 et x4
- Fonction réduction image
- Inversion horizontale et verticale
- Détecteion "Flicker" et correction
- Correction "anti shading"
- Affichage "On Screen"
- Nombreux effets d'affichages
- Format vidéo: 10 bits raw, YUV 4:2:2, RGB 4:4:4, RGB 5:6:5, RGB 6:6:6
- Dimensions caméra seule: 11,5 x 10 mm
- Longueur limande souple: 14 mm

Ce module est prévu pour venir se monter sur une des platines de test du module GSM "GM862" (voit au bas de la page).
