Séance 2 - Processus et ordonnancement¶

Introduction¶

Qu'est-ce qu'un processus ?¶

Un processus (process) représente un programme en cours d'exécution.

• Code : correspond aux instructions (assembleur) du programme à exécuter.
• Zone de données : contient les variables globales ou statiques, ainsi que les allocations dynamiques (tas / heap).
• Pile (stack) : sert à empiler les appels de fonctions, avec leurs paramètres et leurs variables locales.
• Compteur ordinal (Program Counter) : pointe vers la prochaine instruction à exécuter.
• Pointeur de pile et données : adresses de la pile et du tas.
• ...

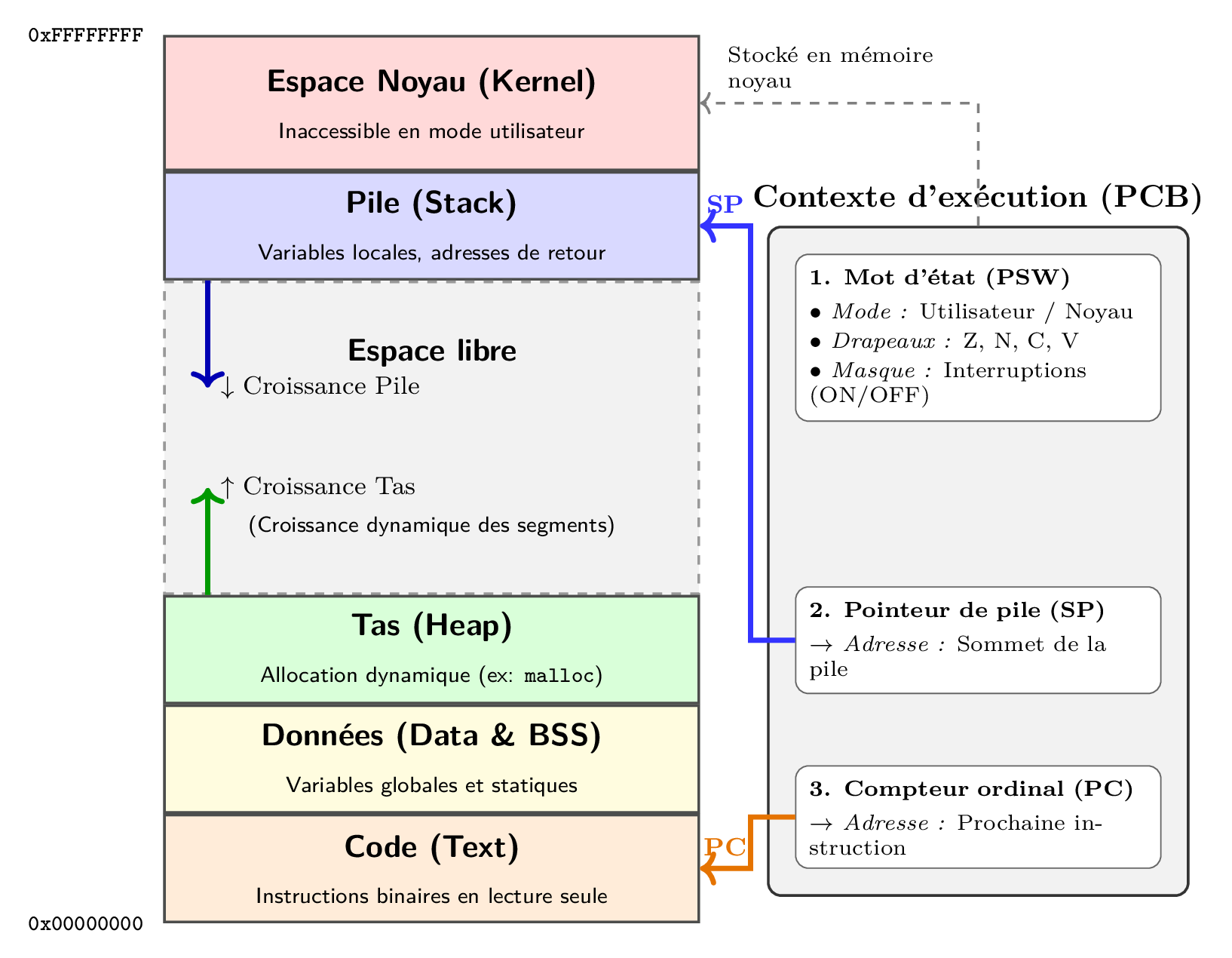

Espace d'adressage virtuel et Contexte¶

Quel rapport avec le SE ?¶

Le système d’exploitation est responsable de :

• La création et la destruction des processus.
• L'arrêt et la reprise des processus (ordonnancement).
• La fourniture de mécanismes pour la synchronisation et la communication inter-processus (IPC).

Aujourd'hui¶

• Comment le SE donne-t-il l'impression à l'utilisateur que plusieurs processus s'exécutent en parallèle ?
• Comment réaliser un programme utilisant plusieurs processus ?
  • Déclenchement d'un nouveau processus.
  • Arrêt d'un processus.
  • Synchronisation de plusieurs processus.

1. Gestion de la multi-programmation par le SE¶

1.1 Multi-programmation¶

• Un processus est une succession de phases de calcul et d’Entrées/Sorties (E/S).
• Il faut optimiser la progression du ou des processus.
• L'objectif est que le processeur soit le moins inactif possible.
• Idée de base : recouvrir une phase d’E/S d’un processus avec des phases de calcul d’autres processus.

Optimiser la progression des processus¶

Le système cherche à optimiser plusieurs grandeurs :

• Taux d’utilisation de l’Unité Centrale (UC) : rapport entre la durée où l’UC est active et la durée totale (en pratique, entre 40 et 95%).
• Débit : nombre de programmes utilisateurs traités en moyenne dans le temps.
• Temps de traitement moyen : moyenne des intervalles de temps séparant la soumission d’une tâche de sa fin d’exécution.
• Temps de traitement total d'un ensemble de processus donné.
• Temps de réponse maximum : maximum des durées séparant la soumission d’une requête de son accomplissement.

Multi-programmation : mécanismes¶

Pour la multi-programmation préemptive, le système nécessite :

• La connaissance/description de tous les processus :
  • Bloc de contrôle des processus (PCB).
• Un moyen de changer le processus actif :
  • Commutation de contexte (mots d'état).
• Un algorithme qui détermine l'ordre d'exécution des processus :
  • Ordonnanceur (Scheduler).

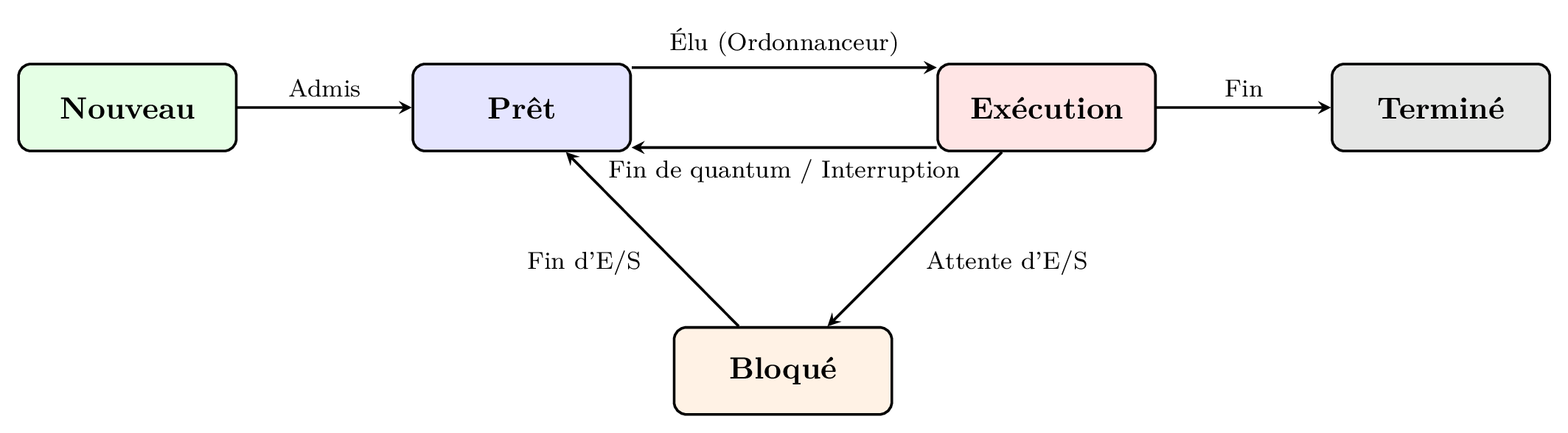

Processus : approche et états¶

• Essentiellement, c’est un programme en cours d’exécution.
• À tout moment, il se trouve dans un état précis (par exemple : en cours d'exécution, prêt, ou bloqué).

1.2 Table des processus¶

Processus et noyau¶

• Pour commuter d'un état à l'autre, le noyau maintient une table des processus contenant les PCB (Process Control Block).
• Le nombre d'emplacements dans cette table est limité pour chaque système et chaque utilisateur (ex: ulimit sous Linux).
• En bref : Une entrée de la table PCB contient tout ce qui doit être sauvegardé lorsque l’exécution est suspendue, et qui sera nécessaire pour sa reprise exacte.

Process Control Block (PCB)¶

Structure de données du noyau représentant l'état d'un processus donné. Elle contient en général :

• L'ID du processus (PID), l'ID du processus parent (PPID) et l'ID de l'utilisateur (UID).
• Les valeurs des registres matériels (l'état courant du processus).
• Le compteur ordinal du processus.
• L'espace d'adressage en mémoire.
• La liste des descripteurs de fichiers ouverts.
• La table de gestion des signaux.
• D'autres informations statistiques (temps CPU accumulé, priorité, etc.).

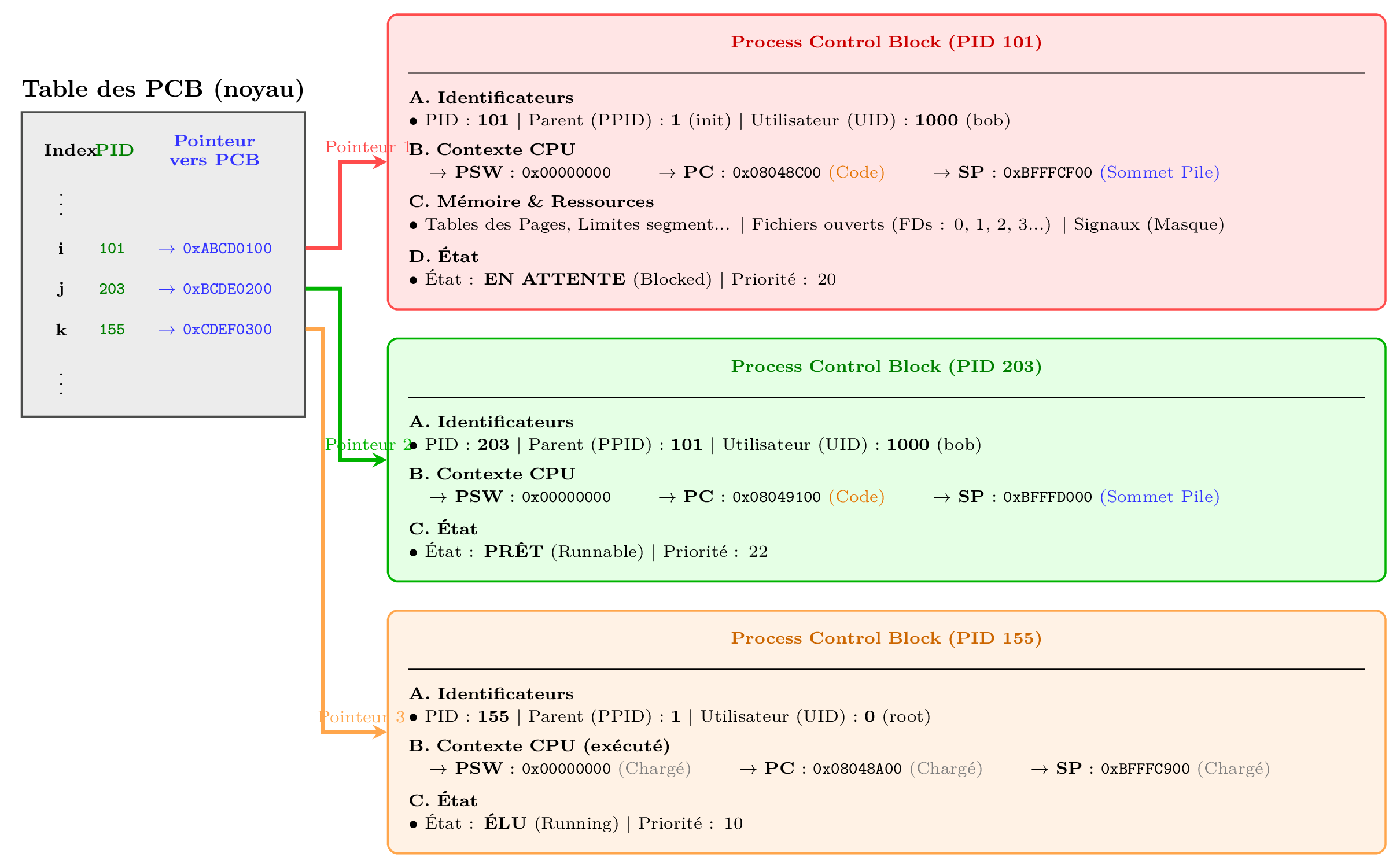

Structure de la table des PCB dans le noyau¶

1.3 Changement de contexte¶

Contexte matériel et Mot d'état (PSW)¶

• Dans l'unité centrale, l'exécution d'un processus est caractérisée par un ensemble de registres (le contexte CPU) :
  • Son compteur ordinal (PC - Program Counter).
  • Son pointeur de pile (SP - Stack Pointer).
  • Ses registres d'adressage (ex: adresse de base) et de données.
  • Son mot d'état (PSW - Processor/Program Status Word).
• Le PSW est donc un registre spécifique du contexte CPU. Il contient l'état matériel instantané (drapeaux arithmétiques, mode noyau/utilisateur, masque d'interruptions).
• Un processus est donc entièrement caractérisé par :
  • Le programme sous-jacent et ses données (contexte en mémoire).
  • Les valeurs de tous ses registres au moment de l'interruption (contexte unité centrale).

Le changement de contexte (Context Switch)¶

Étapes d'un changement de contexte complet entre deux processus :

1. Sauvegarde de l'intégralité du contexte CPU courant (PSW, PC, SP et registres généraux) dans la zone mémoire du processus (le PCB).
2. Chargement du nouveau contexte CPU, à partir du PCB du prochain processus élu.

L'interruption¶

• C’est un signal généré par le matériel (ou le logiciel) qui force le CPU à suspendre l'exécution courante.
• Le mécanisme matériel (atomique) : le processeur sauvegarde de lui-même le strict minimum (PC et PSW courants) et bascule en mode noyau.
• À chaque catégorie d'événement, on associe un vecteur d'interruption :
  • Il contient l'adresse (nouveau PC) de la routine de traitement et le nouveau mot d'état (PSW) cible.
• Après ce basculement matériel initial, c'est la routine d'interruption qui s'exécute (code logiciel du noyau).

Exemple : Niveaux d’interruption UNIX

Conséquences de l'interruption¶

• L'interruption permet de suspendre un processus à n'importe quel moment de son exécution (préemption) et de redonner la main au système d'exploitation.
• Le SE (via sa routine de traitement, puis l'ordonnanceur) peut alors décider :
  • De reprendre le même processus une fois l'événement traité (simple restauration matérielle).
  • Ou d'activer un nouveau processus en fonction des priorités contenues dans les PCB.
• L'activation d'un nouveau processus nécessite alors d'effectuer un changement de contexte complet (et non pas une simple commutation de PSW).

Le mécanisme du changement de contexte¶

1.4 Ordonnanceur¶

Construction d’un ordonnanceur¶

Pour concevoir un ordonnanceur préemptif, il suffit de disposer : * D’un mécanisme d’interruption. * D’un mécanisme de commutation de contexte. * D’une horloge matérielle (Timer).

On choisit un intervalle de temps (quantum) et l'horloge génère une interruption à la fin de chaque quantum. Cette interruption redonne le contrôle à l’ordonnanceur. L’ordonnanceur évalue dynamiquement les priorités des processus prêts et choisit celui qui doit s'exécuter.

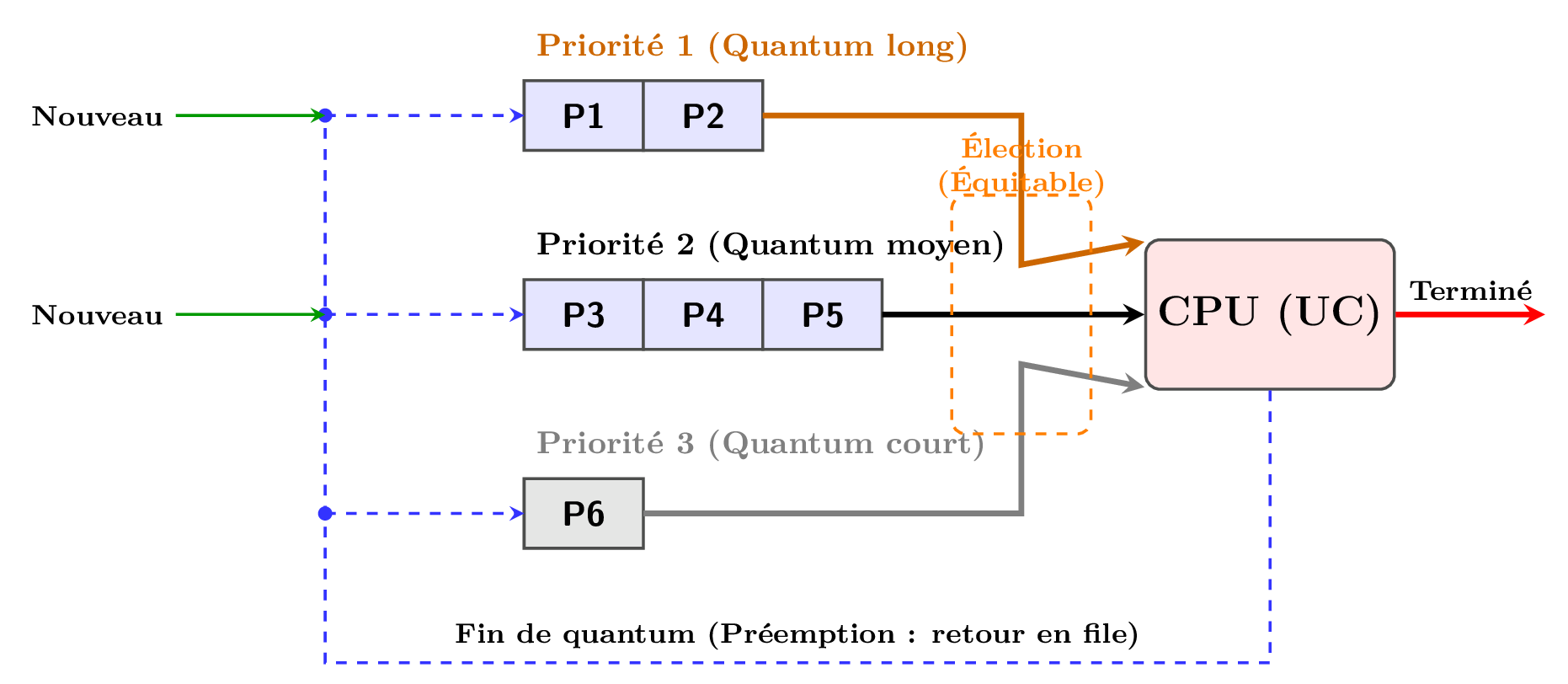

Algorithme du tourniquet (Round Robin) avec priorités¶

• Files multiples : Les processus prêts sont répartis dans plusieurs files FIFO selon leur niveau de priorité.
• Prévention de la famine : L'ordonnanceur attribue des quantums plus longs pour les processus plus prioritaires.
• Tourniquet intra-file : Au sein d'une file, chaque processus s'exécute pendant son quantum. S'il l'épuise, il est préempté et renvoyé à la fin de sa file ou dans une file "expirée".

Au-delà du Round Robin : les limites¶

• Les algorithmes classiques présentent des limites sur les systems modernes :
  • Temps de calcul figé par le quantum.
  • Difficile de différencier efficacement un processus interactif (interface graphique) d'un processus lourd (calcul).
• La philosophie Linux : Plutôt que de distribuer des "tranches de temps" fixes, le noyau cherche à modéliser un "multitâche idéal" où le processeur serait parfaitement divisé entre tous les processus.
• C'est le passage d'une logique de files d'attente stricts à une logique de temps d'exécution virtuel.

L'approche historique récente : CFS (Completely Fair Scheduler)¶

• Principe central : Chaque processus possède un temps d'exécution virtuel (vruntime).
• L'ordonnanceur choisit toujours le processus ayant le vruntime le plus bas (celui qui a été le plus "défavorisé" jusqu'à présent).
• Structure de données : Les processus prêts sont stockés dans un arbre Rouge-Noir (Red-Black Tree), permettant de trouver le plus petit vruntime très rapidement (\(O(\log n)\)).
• Gestion des priorités : La priorité (valeur nice sous Unix) ne change pas l'ordre direct, mais modifie la vitesse à laquelle le vruntime s'écoule (un processus prioritaire voit son temps virtuel s'écouler plus lentement).

L'état de l'art aujourd'hui : EEVDF (depuis Linux 6.6)¶

• Malgré ses qualités, le CFS gérait parfois mal la latence (le temps de réaction) des processus très courts face aux processus très gourmands.
• Le standard actuel s'appelle EEVDF (Earliest Eligible Virtual Deadline First).
• Comment ça marche ? Il calcule deux choses :
  1. Éligibilité : Le processus a-t-il reçu sa part équitable de CPU ?
  2. Date butoir (Deadline) : Quel est le délai maximum tolérable pour qu'il s'exécute ?
• Élection : Parmi les processus "éligibles", l'ordonnanceur choisit celui dont la date butoir est la plus proche, éliminant ainsi les micro-gels d'interface sans sacrifier l'équité globale.

1.5 Visualisations de processus¶

• Ligne de commande (Linux/Unix) :
  • La commande ps affiche une capture instantanée des processus. Sans option, elle se limite aux processus du terminal courant.
  • La commande pstree permet de voir la hiérarchie (l'arbre) des processus.
  • Pour une visualisation en temps réel : top ou htop (plus lisible).
• Interface graphique (Windows) :
  • Raccourci Ctrl + Maj + Échap (ouvre directement le Gestionnaire des tâches).
  • L'onglet "Détails" permet de voir les PID et l'état des processus.

2. Utiliser la multi-programmation en C (sous Linux)¶

2.1 Création de processus¶

Identifiants de processus¶

Avant même de créer de nouveaux processus, il faut savoir les identifier :

• pid_t getpid() : Retourne l'identifiant du processus courant.
• pid_t getppid() : Retourne l'identifiant du processus père (Parent PID).
• Sous Linux, le type pid_t (défini dans <sys/types.h>) correspond généralement à un entier signé (int ou long int).

Création de processus avec system()¶

• Bibliothèque standard C (<stdlib.h>) : int system(const char *command);
• Fonctionnement : Il crée un processus en lançant un shell (ex: /bin/sh -c) qui exécutera la commande passée en argument.
• Attention : system() n'est pas un appel système direct, mais une fonction de la bibliothèque C qui encapsule plusieurs appels (dont fork et exec). Cela rend system() lourd et potentiellement risqué (sécurité) par rapport à une gestion manuelle via appels système POSIX.

L'arbre des processus POSIX¶

• Sous Unix/Linux, les processus sont créés dynamiquement et forment une arborescence (dont la racine est le processus init ou systemd, PID 1).
• Filiation : Un processus peut créer d'autres processus (ses fils), qui à leur tour peuvent en créer d'autres.
• Un processus peut partager certaines ressources avec son père ou disposer d'une copie de ses ressources.
• Le processus père garde un certain contrôle sur ses processus fils :
  • Il peut leur envoyer des signaux (ex: pour les éliminer ou les suspendre).
  • Il peut se mettre en attente de leur fin d’exécution.

L'appel système fork()¶

• La fonction POSIX pour créer un processus est pid_t fork(void);.
• Fonctionnement : Crée un processus fils dont l’espace d’adressage est une copie exacte de celui du père au moment de l'appel.
• Valeur de retour de fork() (permet de différencier le code du père et du fils) :
  • 0 : code exécuté dans le processus fils.
  • > 0 (le PID du fils) : code exécuté dans le processus père.
  • -1 : échec de la création.
• Une fois le fork() réussi, père et fils s'exécutent en parallèle, le SE décidant de l'ordonnancement.

Différences entre Père et Fils après fork()¶

Au retour de fork(), on a deux processus presque identiques (le fils commence son exécution juste après l'instruction fork()). Le fils hérite des descripteurs de fichiers ouverts.

Parmi les différences (reflétées dans la table des processus), on trouve :

• Le PID (unique) et le PPID (qui pointe vers le père).
• Les signaux en attente ne sont pas hérités.
• Les statistiques sur l’utilisation des ressources (temps CPU) sont remises à zéro pour le fils.
• Les verrous de fichiers posés par le père ne sont pas possédés par le fils.

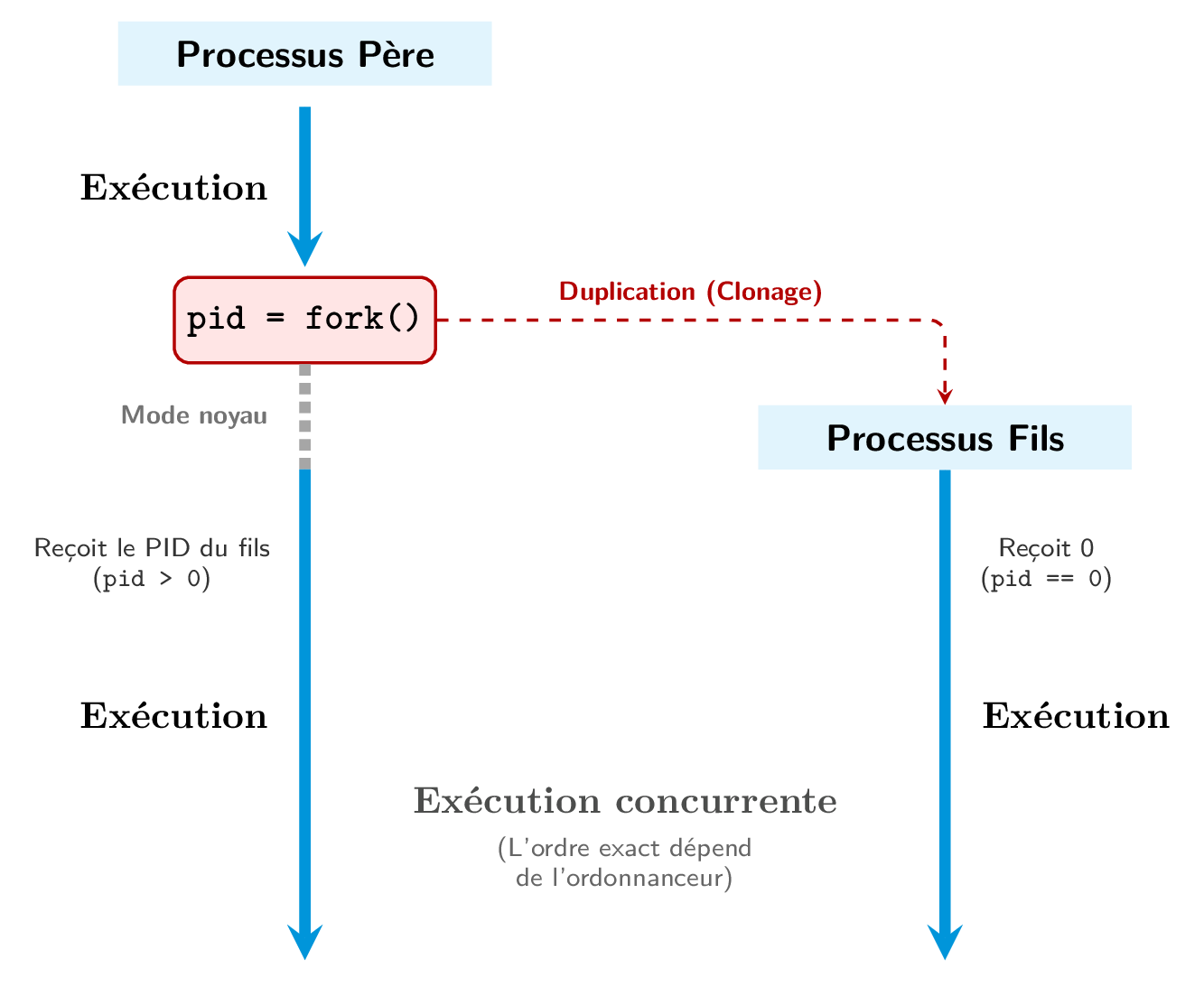

Mécanisme temporel du fork()¶

Exemple d'utilisation de fork()¶

pid_t pid = fork();

if (pid == -1) {
    // Gestion d'erreur
} else if (pid == 0) {
    // Code du processus fils
} else {
    // Code du processus père
}

2.2 Élimination de processus¶

• Un processus se termine normalement par lui-même en appelant : void exit(int status); (ou via un return dans le main()).
• Un processus peut en éliminer un autre (s'il en a les droits, ex: même UID ou root) via l'envoi d'un signal : int kill(pid_t pid, int sig); (ex: signal SIGTERM ou SIGKILL).
• Lorsqu'un processus se termine, ses ressources mémoire, CPU, et fichiers ouverts sont automatiquement désallouées par le système d'exploitation.

Le concept de processus Zombie¶

• Sous Unix/Linux, lorsqu'un processus se termine, son entrée dans la table des processus (le PCB réduit) est conservée tant que son processus père n'a pas récupéré son code de retour.
• Pour récupérer ce code de retour, le père doit utiliser les appels wait() ou waitpid().
• Un zombie ne consomme pas de CPU ni de mémoire, mais occupe inutilement un emplacement dans la table des PID.
• Dans la commande ps ou top, les zombies sont indiqués par la lettre Z ou l'état defunct.

2.3 Synchronisation de processus¶

Attente de la fin d’un processus fils¶

Deux appels système principaux pour attendre la fin d'un fils :

• pid_t wait(int *status);
• pid_t waitpid(pid_t pid, int *status, int options);

Principe du wait() :

• L'appel bloque le processus père jusqu'à ce qu'un de ses fils se termine.
• La valeur de retour est le PID du fils qui vient de se terminer.
• L'entier status permet de savoir comment le fils s'est terminé, analysable via des macros dédiées.

Analyse du status de retour¶

Macros à utiliser sur la variable status (définies dans <sys/wait.h>) :

• WIFEXITED(status) : Vrai si le fils s'est terminé normalement (via exit() ou return).
  • Si vrai, WEXITSTATUS(status) donne le code de retour exact (0 à 255).
• WIFSIGNALED(status) : Vrai si le fils a été tué par un signal non intercepté (ex: SIGKILL, Segfault).
• WIFSTOPPED(status) : Vrai si le fils est temporairement stoppé (ex: via Ctrl+Z).

Détail sur waitpid()¶

• Le premier argument (pid) cible un processus précis :
  • Si pid == -1, on attend n'importe quel fils (équivalent exact de wait()).
  • Si pid > 0, on attend spécifiquement le fils portant ce PID.
• Le troisième argument (options) permet de modifier le comportement bloquant :
  • L'option WNOHANG rend l'appel non-bloquant. Si le processus attendu n'a pas encore terminé, la fonction rend la main immédiatement et retourne 0.

2.4 Recouvrement de processus¶

Remplacement d’espace d’adressage : exec()¶

• Objectif : Faire exécuter à notre processus un programme totalement différent de celui en cours.
• Linux offre une famille de fonctions (execl, execv, execvp, etc.) regroupées sous le terme générique exec().
• Fonctionnement de exec() :
  • Écrase l'image mémoire (code, données, tas, pile) du processus actuel.
  • Charge en mémoire le nouveau programme dont le chemin est passé en paramètre.
  • Conserve le même PID, le même parent, et les mêmes descripteurs de fichiers ouverts.

Le duo classique : fork() + exec()¶

Pour créer un nouveau processus exécutant un programme différent (ce que fait votre Shell à chaque commande), il faut combiner les deux mécanismes :

1. Appeler fork() pour créer un fils.
2. Le père fait généralement un wait() pour attendre la fin du programme.
3. Le fils appelle exec() pour charger et exécuter le nouveau programme.

2.5 Quelques mots sur Windows¶

Création de processus sous Windows : l'API native¶

• Pas de fork() / exec(). Sous Windows, on utilise la fonction CreateProcess() qui crée à la fois l'espace mémoire du nouveau processus et le thread principal qui va exécuter le programme.
• Fonction complexe : elle demande une dizaine de paramètres ! (pointeur vers l'exécutable, booléen d'héritage des handles, structures de réception pour PID et Handle, etc.)
• Pas de hiérarchie stricte (Parent/Enfant) :
  • Sous UNIX, un processus enfant est lié à son parent (risques d'orphelins ou de processus "zombies").
  • Sous Windows, l'arbre de processus n'est pas rigide. Une fois créé, le processus est indépendant. Le processus créateur reçoit un Handle (jeton d'accès) sur le processus créé, qu'il peut librement transmettre à un tiers.
• L'API Windows (Win32) toujours au cœur : Elle reste le socle fondamental pour dialoguer avec le noyau NT, même sur les versions récentes.
• Le rôle des surcouches modernes : Les frameworks récents (.NET, WinUI) simplifient le code pour le développeur, mais invoquent toujours l'API native en arrière-plan.
